Durée: 3h

Matériel nécessaire:        - Platine Labdec avec composants

                               - Alimentation double

                               - GBF

                               - Oscilloscope

A) Filtre PASSIF passe-bas.

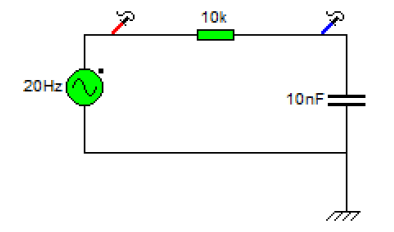

– Réalisez le montage suivant sur une platine Labdec

• Régler l'amplitude du générateur à 5v

• Ouvrir le fichier RC_passif.ods.  Ce fichier contient les tableaux de mesure et les courbes à analyser.

•Pour chaque fréquence du générateur, relever sur l'oscilloscope les valeurs des tensions VeMAX et VsMAX et reporter ces valeurs dans le fichier.

La formule dans le tableau calcule automatiquement l'amplification en tension et le gain en dB.

→ Donner la relation entre l'amplification en tension AV , VeMAX et VsMAX

→ Donner la relation entre le gain GdB en dB, VeMAX et VsMAX

Le tableau trace automatiquement l'amplification en tension et le gain en dB en fonction de la fréquence.

→Repérer la ligne correspondant à un gain de -3dB.

→Trouver la fréquence de coupure fC du filtre, c'est à dire la fréquence à laquelle la courbe de gain coupe cette ligne à -3dB (faire un zoom sachant qu'il y a 100 intervalles

entre chaque décade)

→ Repérer-la par un trait vertical sur les deux graphiques.

→ Comparer avec la valeur théorique.

→Tracer sur la courbe d'amplification en tension le gabarit idéal du filtre passe-bas. (outil polygone)

→ Tracer sur la courbe du gain, les asymptotes à la courbe pour f = 10Hz et f = 100kHz.

→ Quelle est la pente de cette asymptote.

→ Pour quelle valeur de fréquence cette asymptote coupe la droite à OdB ?

→ Imprimer les résultats obtenus.

A) Filtre ACTIF passe-bas.

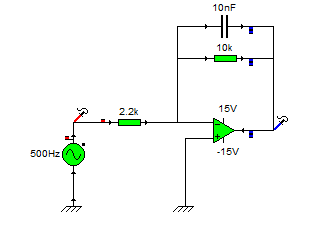

•Réalisez le montage suivant sur une platine Labdec

•Régler l'amplitude du générateur à 0,5v

•Ouvrir le fichier RC_AOP_actif.ods.

Ce fichier contient les tableaux de mesure et les courbes à analyser.

•Pour chaque fréquence du générateur, relever sur l'oscilloscope les valeurs des tensions VeMAX et VsMAX  et reporter ces valeurs dans le fichier. Le tableau calcule automatiquement l'amplification en tension et le gain en dB.

→ Quelle est l'amplification maximale en tension AV_MAX et le gain maximum GdB_MAX en dB.

→ Comparer avec les valeurs théoriques. Conclusion.

Le fichier trace automatiquement l'amplification en tension et le gain en dB en fonction de la fréquence.

→ Tracer très précisément la ligne correspondant à un gain égal à : GdB_MAX -3dB.

→ Trouver la fréquence de coupure fC du filtre, c'est à dire la fréquence à laquelle la courbe de gain coupe cette ligne (faire un zoom sachant qu'il y a 100 intervalles entre chaque décade)

→ Repérer-la par un trait vertical sur les deux graphiques.

→ Comparer avec la valeur théorique.

→ Tracer sur la courbe d'amplification en tension le gabarit idéal du filtre passe-haut (outil polygone)

→ Tracer sur la courbe du gain, les asymptotes à la courbe pour f = 10Hz et f = 20kHz.

→ Quelle est la pente de cette asymptote.

→ Pour quelle valeur de fréquence cette asymptote coupe la droite à GdB_MAX ?

→ Imprimer les résultats obtenus.
