➢Objectif :



Lien entre représentation spectrale et temporelle

Numérisation du son : évaluation des principaux paramètres

➢Outils  & Moyens:

•Dossier Technique guitarre 2012

•Guitare Electrique (

•PC + Carte son – Logiciels « LabView », « Audacity » et « Numedit »

A) Préparation :

»Accorder la guitare

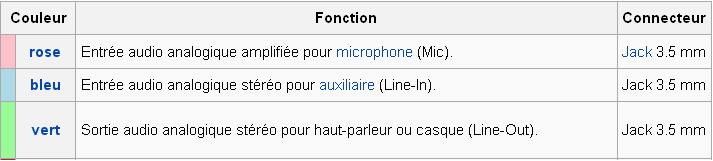

»Connecter une guitare sur l’entrée ligne de la carte son du PC (connecteur bleu 3,5mm)

»Vérifier la configuration audio du PC : Panneau de configuration/matériel et >Audio/ Son

- enregistrement : détection de la guitare sur l’entrée

Contrôler que la barre de volume monte lorsque vous jouez de la guitare)

–Lecture :  Sortie vers les haut-parleurs active (Line – Out) Haut-parleurs connectés à Line-Out (        fiche verte)

Contrôler que la sortie n’est pas en mode « muet »

B) Manipulation

»Lancer le logiciel LabView et ouvrir les VIs: enregistreur_de_son.vi et lecteur_de_son_avec_FFT.vi

fichiers téléchargeables:         enregistreur_de_son.vi

lecteur_de_son_avec_FFT.vi

Rq :si vous modifier la configuration matérielle des entrées son il faudra relancer LabView.

»Après avoir consulté le document ressource pour savoir a quel endroit poser les doigts, utiliser le VI enregistreur_de_son.vi sur LabView pour enregistrer 3 sons de la guitare pendant 3 secondes environ avec les paramètres ci-dessous:

C) Analyse fréquentielle / Interprétation

» Utiliser le lecteur_de_son_avec_FFT.vi sur LabView pour analyser les signaux précédents.

» Compléter les tableaux du Document Réponse.

C1) La fréquence du fondamental est-elle correcte ?

C2) Pourquoi les sons sont-ils alors différents ? Justifiez.

C3) Quelle grandeur va changer si vous pincez la corde plus fortement ?
