Partie2: comparateur de seuil




C) Tension de comparaison

En vue de simplifier le montage, Nous allons supprimer le montage à hystérésis autour de l'AOP et le remplacer par un montage un peu plus simple.



proposer un montage permettant d'obtenir une tension V+ fixe de 4,5V (à partir d'une source de Vcc)

Réaliser le montage (sans l'AOP) sur platine Labdec


Vérifier la valeur obtenue en mesurant V+.


Afficher une correction du câblage à réaliser

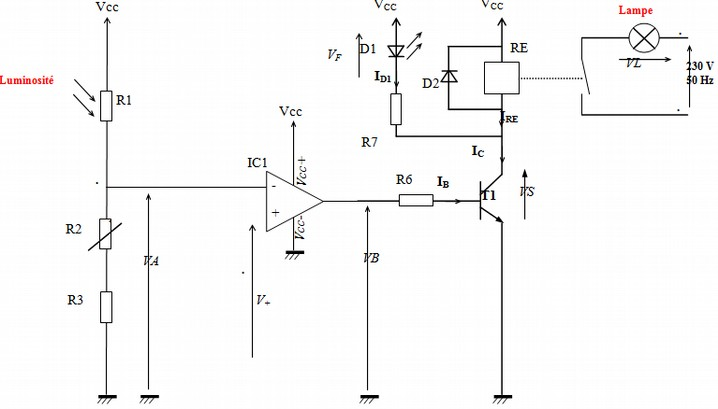

Montage à AOP

En utilisant la notice du composant, Identifier le numéro des bornes du Ciruit Intégré UA741

numéro du circuit intégré

borne +

borne -

sortie

Vcc+

Vcc-


Réaliser le montage sur platine Labdec



 Mesurer VB


annexe1noter la valeur de VB
