PARTIE 1 : Acquisition de la lumière


= remplir le document réponse



Le composant LDR


A1) Qu'est-ce qu'une LDR?



A2) annexe1 En utilisant la notice du composant, donner la valeur de la résistance de la LDR théorique  lorsqu'on:

- la soumet à la lumière

- la place dans l'obscurité.



A3) annexe1 En utilisant un Ohmmètre,  Mesurer et noter la résistance de la LDR




A4) annexe1 Comment se comporte la résistance quand la luminosité augmente?







Rappel: utilisation d'une platine d'essai


Les composants électroniques se raccordent sur un platine d’essai (dites aussi platine Labdec)


explication professeur






Montage à pont diviseur de tension


Réaliser le montage suivant sur platine Labdec.

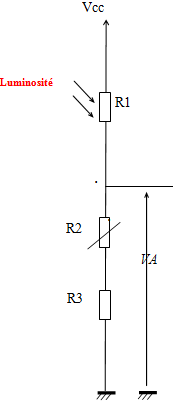

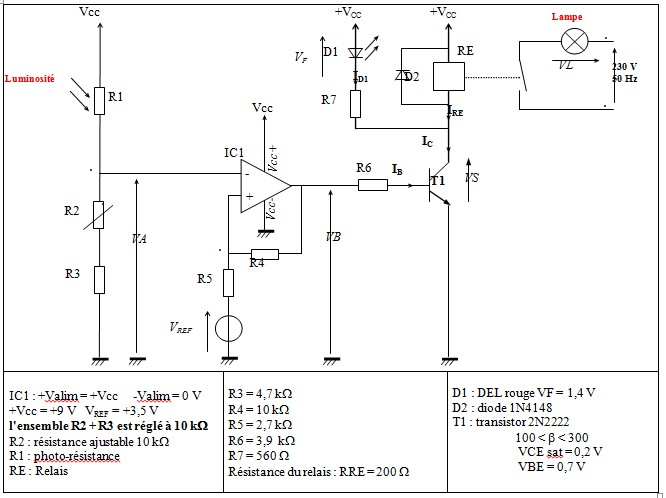

Schéma électrique


Plan de raccordement à réaliser



Remarque professeur: potentiel électrique et couleur de fil.

(un potentiel = une couleur unique. On s'interdit aussi de relier ensemble 2 fils de couleurs différentes .)








Ce montage va permettre de transformer la variation de Résistance en variation de Tension.



D'après la la formule du pont diviseur de tension:



annexe1 Avec une association de résistances R2+R3 équivalente à10kΏ , calculer la tension la tension VA

RLDR

VA théorique

Pas de lumière sur la LDR

lumière sur la LDR





Régler le potentiomètre de manière à obtenir une association de résistances R2+R3 équivalente à10kΏ.



 Mesurer VA


annexe1noter la valeur de VA
