TRAVAIL DEMANDE |
Durée: 3h
Matériel nécessaire : PC avec le logiciel LabView
PARTIE A : Analyse entrée-sortie d'un filtre
A1) Filtre passe bas
Lancer Labview et utiliser le VI: filtre_passe_bas1.vi

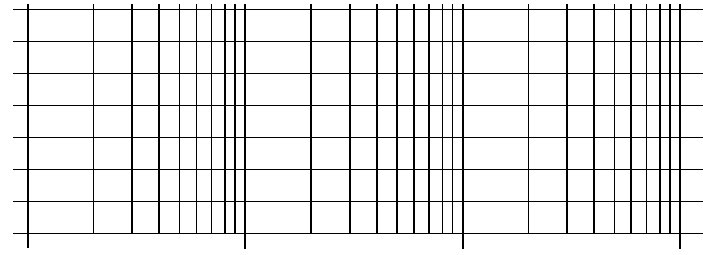

Remplir le tableau ci dessous puis tracer Gdb en fonction de f
fréquence de coupure =
Amplitude du signal d'entrée Ae =
Frequence du signal : f |
|||||||||
Amplitude de sortie : As |
|||||||||
Ampification G= As/Ae |
|||||||||
Gdb= 20 log G (en dB) |
Pourquoi ce filtre s'appelle-t-il un filtre passe bas ?
A2) Filtre passe haut
Lancer Labview et utiliser le VI:filtre_passe_haut1.vi
Remplir le tableau ci dessous puis tracer Gdb en fonction de f sur la courbe ci dessus avec une couleur différente.
fréquence de coupure =
Amplitude du signal d'entrée Ae =
Frequence du signal : f |
|||||||||
Amplitude de sortie : As |
|||||||||
Ampification G= As/Ae |
|||||||||
Gdb= 20 log G (en dB) |
Pourquoi ce filtre s'appelle-t-il un filtre passe haut ?
quelle est la valeur de gain à la fréquence de coupure?
quelle est la pente (en dB/décade) de la courbe (dans la partie bande coupée)?
PARTIE B: filtrage d'un signal périodique
Lancer Labview et utiliser le VI:filtre_passe_bas_PARTIE2.vi
Remplir le tableau ci dessous
fréquence du signal d'entrée = 1000 Hz
fréquence de coupure du filtre = 2000Hz
Fréquence fondamental = |
Fréquence harmonique 1 = |
Fréquence harmonique 2 = |
Fréquence harmonique 3= |
|
Signal d'entrée |
Amplitude du fondamental |
Amplitude de l'harmonique 1 |
Amplitude de l'harmonique 2 |
Amplitude de l'harmonique 3 |
Amplification du filtre (lire sur le tableau partie 1 mais PAS en dB) |
||||
Amplitude théorique du signal en sortie Ae * G |
||||
Amplitude mesurée |
Jouer sur la fréquence de coupure du filtre. Conclure sur l'utilité d'un filtre.
PARTIE C étude d'un filtre ADSL
A remplir sur feuille ou au verso du document réponse utilisé précédemment.
http://www.over-blog.com/Quest_ce_quun_filtre_adsl_et_a_quoi_sertil-1095203942-art252444.html
1) A quoi sert un filtre AdSL? (utiliser internet)
2) Indiquer:
bande de fréquence téléphone:
bande de fréquence de l'upload (chez les particulier):
bande de fréquence du download (chez les particulier):
Utiliser la documentation filtre ADSL Gigogne-1.pdf pour répondre aux questions suivantes
3) Indiquer:
Nombre d'entrée:
Nom de(s) entrée(s)
Nombre de sortie:
Nom de(s) sortie(s):
Sur quelle sortie se situe le filtre?
5) Utiliser l'annexe pour déterminer l'atténuation (et donc le Gain) dans les 3 bandes:
aide sur le vocabulaire technique utilisé: Gain, atténuation, amplification
le Gain (Gdb) est le rapport de la sortie (S) divisé par l'entrée (E) exprimé en dB. Gdb=20log (S/E)
Si S>E alors le Gain en dB (Gdb) est positif : on parle d'amplification. Amplification = Gdb
Si S<E alors le Gain en dB (Gdb) est négatif: on parle d'atténuation Atténuation = | Gdb |
bande |
gamme de fréquence |
atténuation |
Gain en dB |
bande 1 |
0kHz- 32kHz |
0dB |
|
bande 2 |
32kHz-138kHz |
||
bande3 |
138kHz-1104kHz |
6) Tracer le gabarit du filtre: Gain en dB en fonction de la fréquence
Utiliser la documentation filtre ADSL Gigogne-1.pdf pour répondre aux questions suivantes
7)Repérer sur le schéma
- le connecteur pour la prise murale
- le connecteur pour le téléphone
- le connecteur pour le modem ADSL
8) Utiliser crococlip pour simuler le filtre.
9) En utilisant la méthode de mesure de la partie A, relever les Amplitude de sortie dans un tableau puis tracer le Gain en dB en fonction de la fréquence.
10) Le constructeur donne une courbe de l'Atténuation en fonction de la fréquence. Comparer la avec vos résultats de simulation.
