Mini cours: pont diviseur de tension




Un pont diviseur de tension est formé de deux résistances. Le but du pont diviseur est de fournir une tension plus petite à partir d'une tension plus grande. Par exemple, on peut souhaiter créer une tension qui vaut la moitié ou le dixième de la tension d'origine.

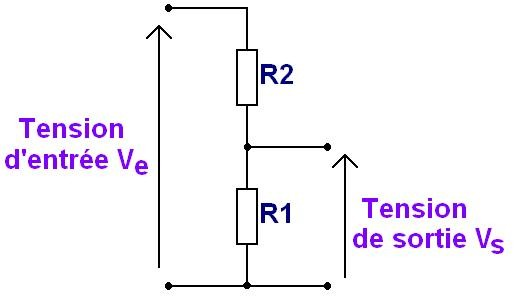

Montage pont diviseur de tension




On appelle :

Ve = tension d'entrée

Vs = tension de sortie

















Démonstration/calcul

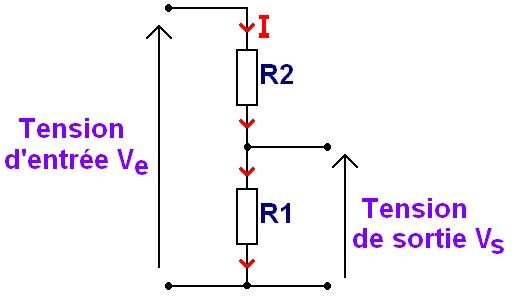

Le diviseur de tension est formé de 2 résistances :


La résistance totale vaut R1+R2 (R1 et R2 en série). D'après la loi d'Ohm, le courant I vaut :

I = Ve / (R1+R2)


Toujours d'après la loi d'Ohm, la tension aux bornes de R1 (c'est la tension de sortie Vs !) vaut :    Vs = R1 x I


En remplaçant I :


Vs = R1 x  Ve / (R1+R2)


En réécrivant la même chose plus joliment :


Vs = (R1/(R1+R2)) x Ve

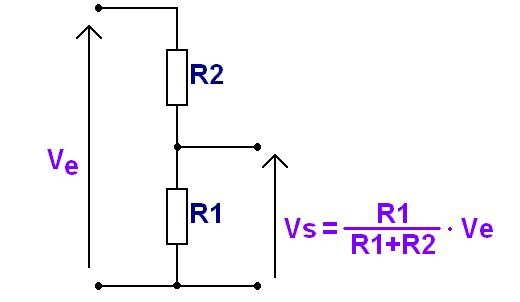

Formule de la tension de sortie




Remarques :


- quand R1 et R2 sont fixées, la tension de sortie est proportionnelle à la tension d'entrée.


- la tension de sortie ne peut jamais être supérieure à la tension d'entrée (en valeur absolue) : le montage atténue toujours et n'amplifie jamais.


- Si R1 = 0 ou si R2 est absente (circuit ouvert), la tension de sortie est nulle


- Si R2 = 0 ou si R1 est absente (circuit ouvert), la tension de sortie est égale à la tension d'entrée
