Schéma électrique et Plan de raccordement



Nous allons utiliser Fritzing pour réaliser le plan de raccordement du capteur crépusculaire.





Avant de commencer:


Enregistrer votre travail régulièrement (toutes les minutes environ)

Si vous perdez votre travail non sauvegardé, suite à une coupure d'électricité par exemple, c'est VOTRE problème. Vous en  serez l'unique responsable.

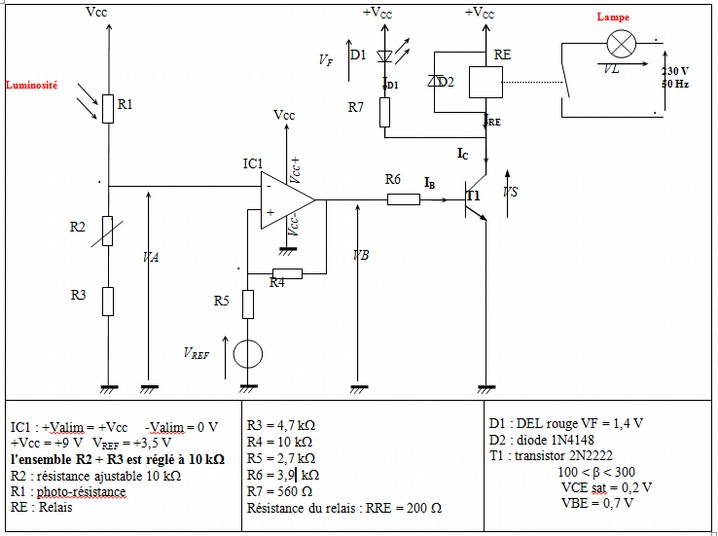

Identification des matériels sur le schéma



Utiliser internet pour trouver une liste de symbole électrique et Déterminer les noms des matériels

               R3

R1

               R2

               IC1

               T1

               D2

               D1

               RE

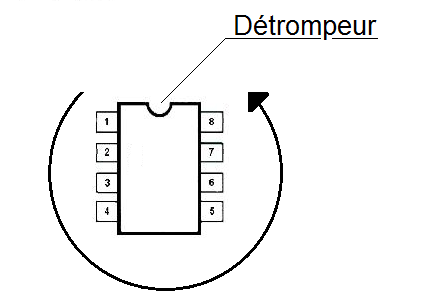

En utilisant la notice du composant, Identifier le numéro des bornes du Ciruit Intégré UA741

numéro du circuit intégré

borne +

borne -

sortie

Vcc+

Vcc-







correction professeur




Rappel: utilisation d'une platine d'essai

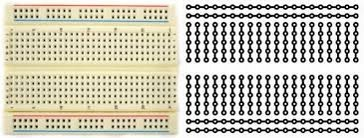

Les composants électroniques se raccordent sur un platine d’essai (dites aussi platine Labdec)


explication professeur







Réalisation


Rechercher les différents composants avec les mots suivants:

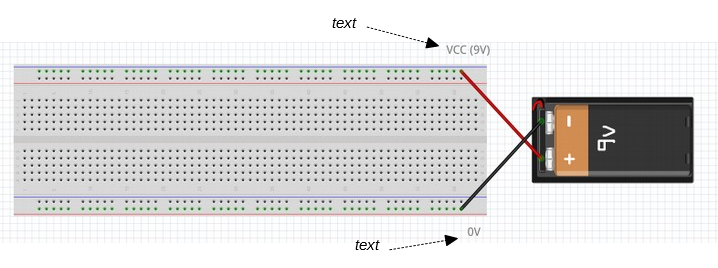

9V

text   (pour indiquer les branchements vers l'alimentation Vcc (9V) et masse sur la vue platine d'essai)

symbol (uniquement pour obtenir les symboles de l’alimentation sur la vue schématique)

resistance

LDR

pot

transistor

diode

led

relay DS2Y




Méthode de travail : La vue schématique et la vue platine d'essai doivent se faire en même temps:

- on place un fil sur le schéma

- celui ci apparaît sur la platine d'essai et on valide (ou pas) le raccordement en positionnant le composant dans le bon sens.




A NE PAS FAIRE:

faire tout le schéma électrique et faire le raccordement après.

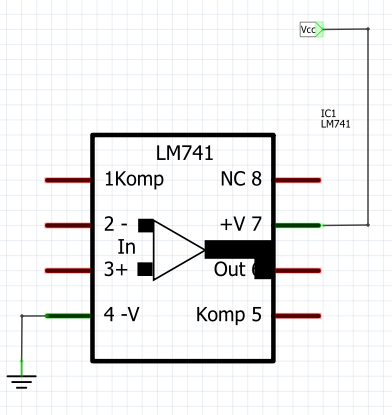

Vue schématique

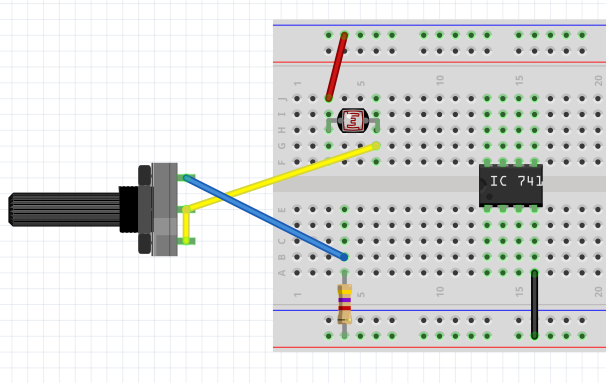

Platine d’essai:

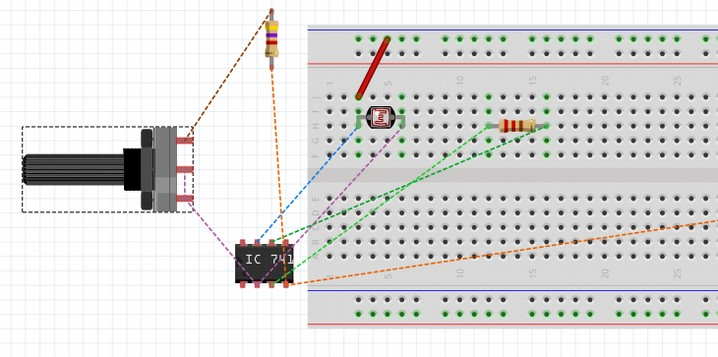

On se retrouve avec des connexions proposé par Fritzing partout.... horrible!









Réaliser le début du schéma comme ci dessous (attention au valeurs des résistances)

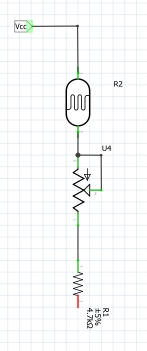

partie 1: LDR

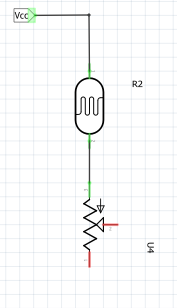

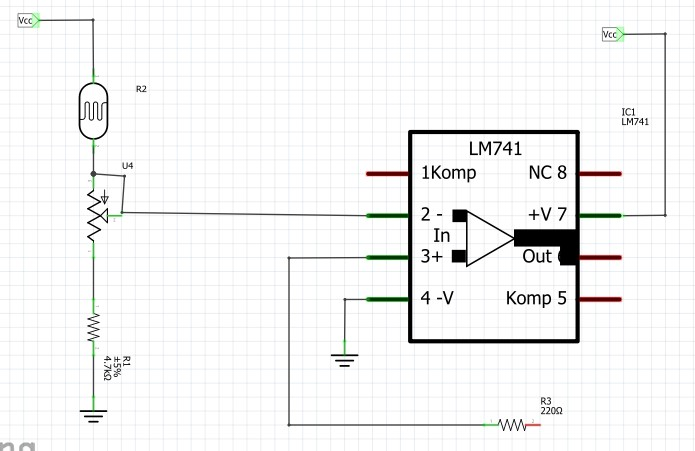

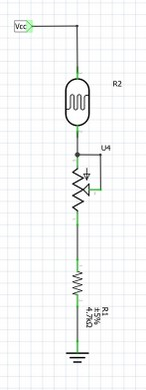

Vue schématique

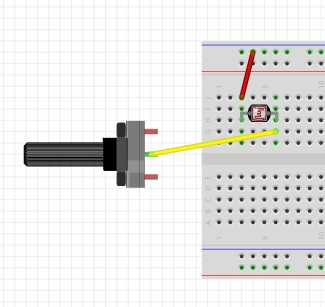

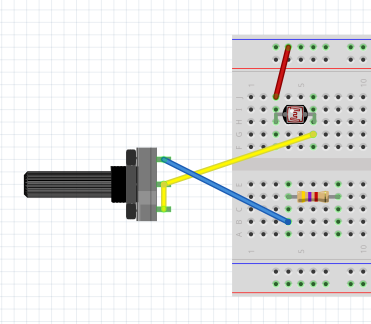

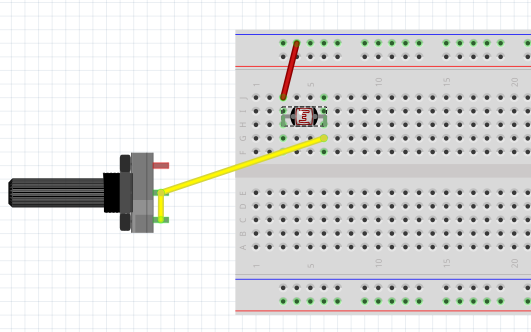

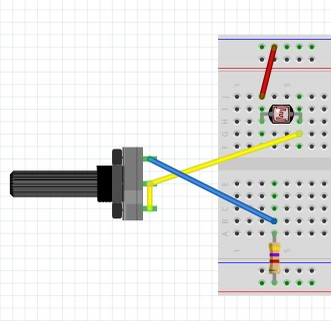

Platine d’essai:

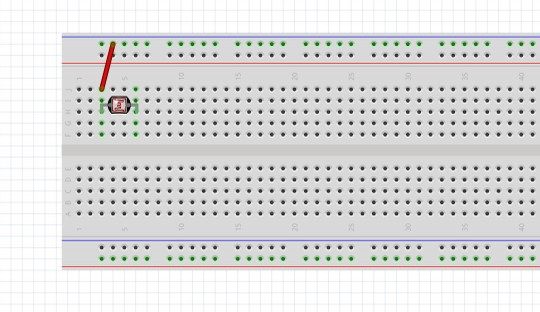

LDR1


LDR2


LDR3



LDR4




LDR5

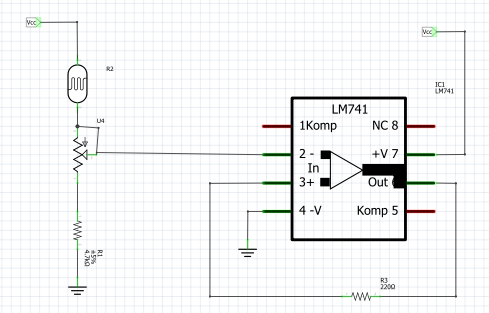

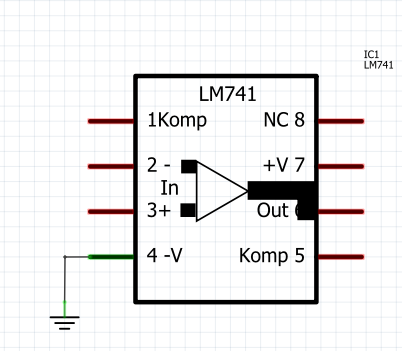

partie 2: AOP



Si besoin importer \LM741.fzpz

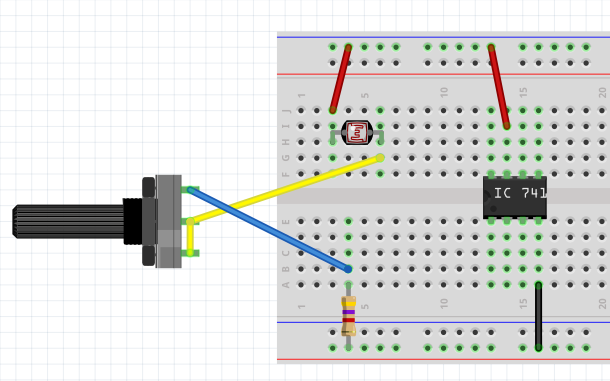

AOP1

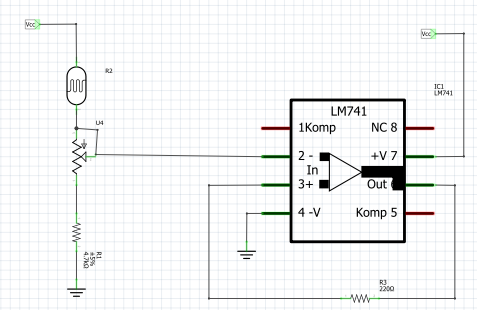

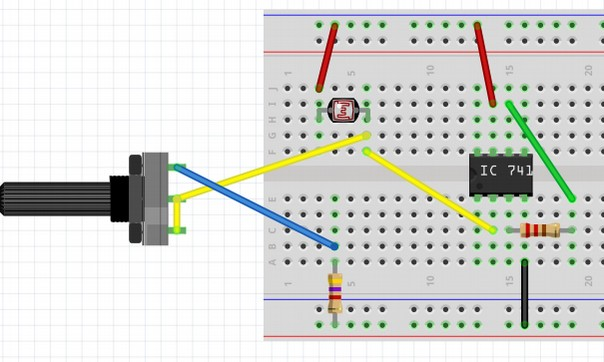

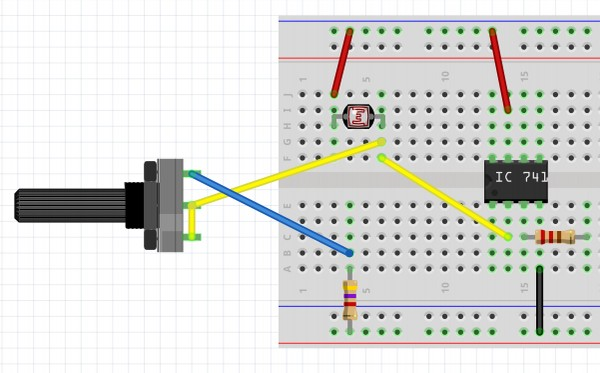

partie 2: AOP2



partie 2: AOP3



partie 2: AOP4





partie 2: AOP5



 potentiel électrique et couleur de fil.

(un potentiel = une couleur unique. On s'interdit aussi de relier ensemble 2 fils de couleurs différentes .)




Terminer le plan de raccordement EN EMPLOYANT LA MEME METHODE










Afficher un plan de raccordement terminé.
