Partie 4: Relais |
Identification du matériel
En utilisant la notice, Identifier les différents bornes du relais:
- bobine
- contact: commun, NO, NF
Identification des bornes d'une diode |
|
|
Diode |
Afficher une correction du câblage à réaliser
Montage

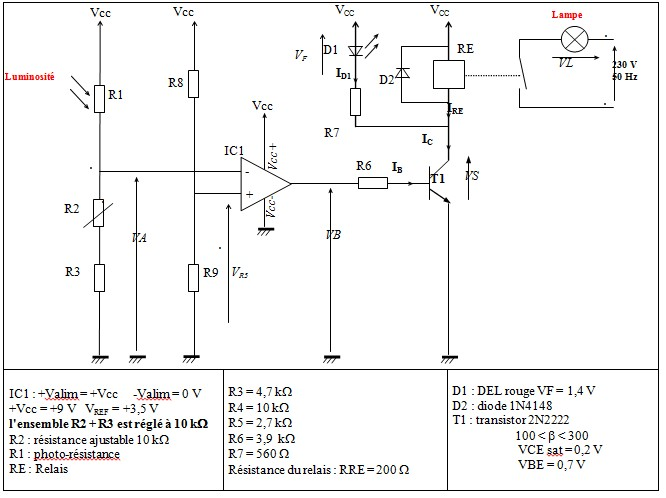

Câbler le montage ci-dessous permettant d'alimenter une lampe.
Pour une question de sécurité, la source 230V sera remplacée par une source 12V.
annexe1
Indiquer l'état de la lampe
Alimentation d'une charge sous 230V
En utilisant un boîtier protégé et des cordons de sécurité, utiliser le montage pour alimenter une charge sous tension de 230V.
